1)         运行方法：

菜单栏：绘图→直角横通封闭型材；

工具栏：

2)         功能概要：

在当前图形中点选的区域内添加直角横向通长拼接的矩形型材框构件。

3)         操作方法：

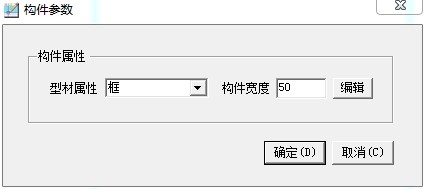

a)         从菜单或工具条中选择运行，打开提示构件属性选择框：

b)         “型材属性”中选择要添加构件的属性，此处设置的属性与型材的构件属性是相对应的，正确的设置好型材属性，可在自动匹配型材时由系统自动查找属性一致的型材并匹配到构件；

c)         “构件宽度”当选择完型材属性后，宽度值会显示默认的设置值，用户也可以临时修改，这个值是指绘图时在设计模式下显示的构件宽度，不影响材料的计算；

d)         如果列表中没有所需要的型材属性，可点击右侧的“编辑”按钮进行编辑：

列表中一行代表一类数据，名称和宽度尺寸之间采用“|”号相隔，编辑完成后点“确定”完成操作。

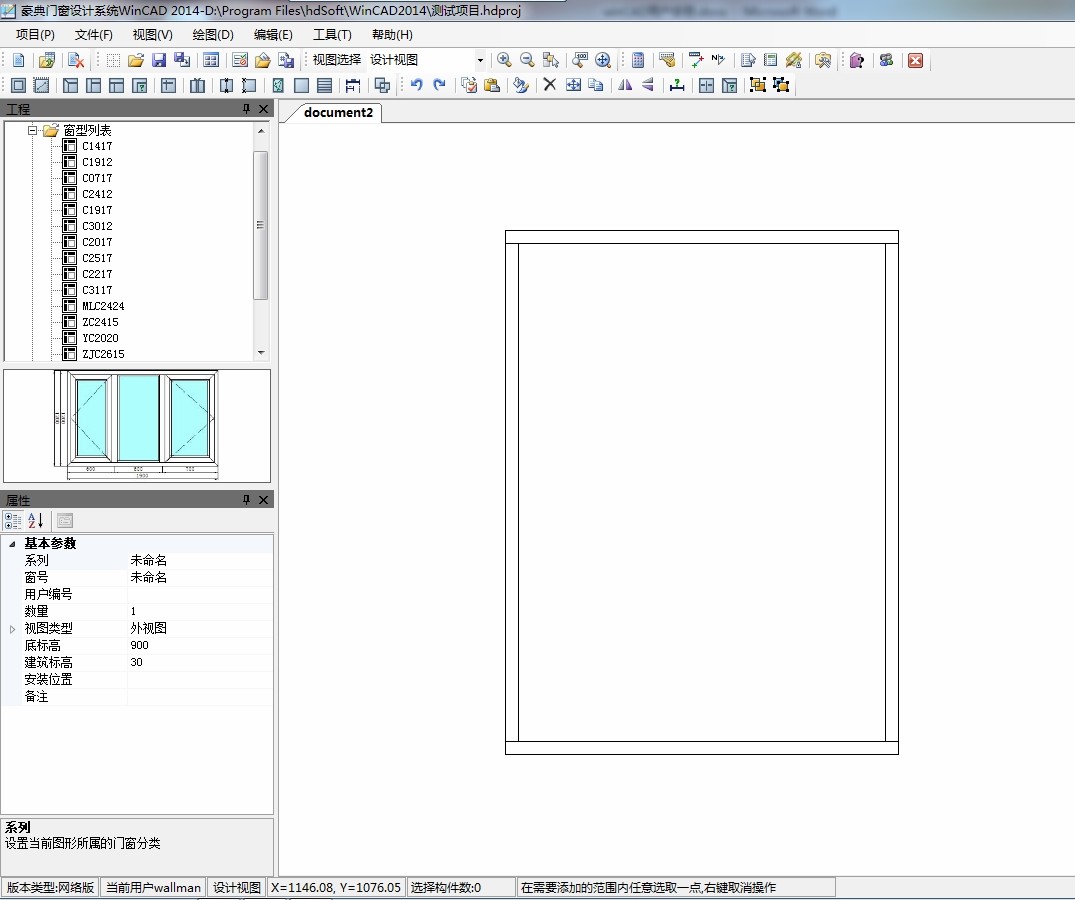

e)         设置完构件参数以后，点击构件参数窗口上的“确定”按钮，在当前图形中需要添加的范围内单击鼠标左键添加直角横通封闭框：

f)          如果需要继续添加，可重复e)步骤，继续选取添加的范围，如果添加完成，可右击鼠标或按下Esc键结束操作。
